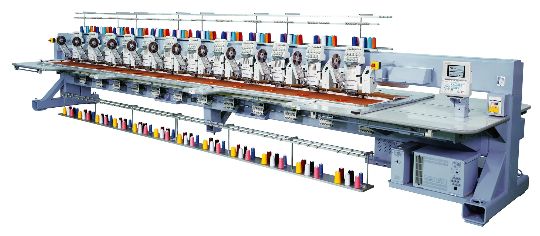

Серия BEKS-HLZ (Модель с зигзагообразным стежком)

BEKS-HLZ Series (Zig Zag Combination Model)

Модель с зигзагообразным стежком для высокой производительности.
Один цвет для зигзагообразного стежка и 9 или 12 цветов для стандартной вышивки.
Доступно от 6 до 13 головок, с площадью вышивки 750 мм или 1000 мм (по высоте) x 560 мм до 640 мм (по ширине).
Доступны различные насадки для кординга, тейпирования, зигзагообразной строчки, ролевой строчки, задней шнуровки, шитья оборок.


	Модель:	BEKS-HLZ1210
	Область вышивки:	1000X640/640
	Количество игл (обычная вышивка/зигзагообразный стежок)	12 / 1

Функционал

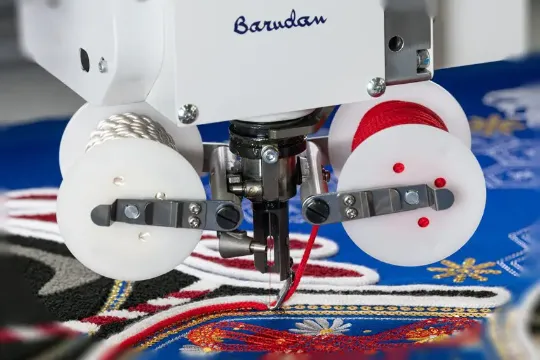

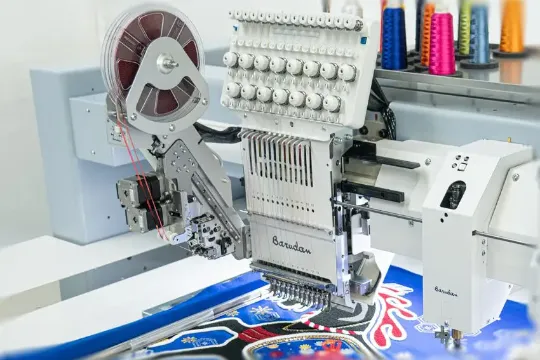

01. Головка для стежка "Зигзаг"

Автоматическое переключение между стандартной вышивкой и стежком "зигзаг"

Автоматическое/полуавтоматическое переключение между стандартной и шенильной вышивкой. Управление данными для стежка "зигзаг" осуществляется с помощью файла данных, когда используется автоматическое переключение.

Автоматическое изменение узора для стежка "Зигзаг"

Сигналы для кординга, стежка "зигзаг", роликового стежка и т.д. могут быть введены в данные дизайна. Кроме того, высота и длина стежка "зигзаг" могут быть установлены индивидуально.

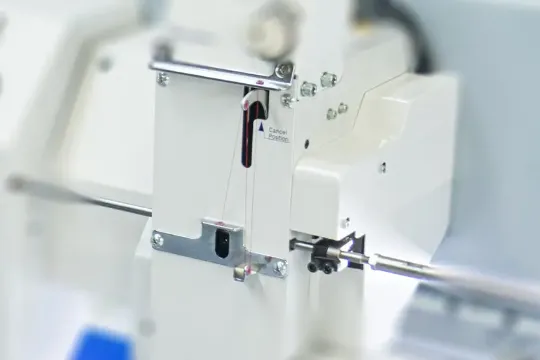

Функция "Подъем и удержание"

Подъем и удержание могут быть отменены полуавтоматически на игле, которая не используется. Это предотвращает запутывание нити во время отмены подъема и удержания иглы.

Автоматическая обрезка бобинной нити

Бобинная нить автоматически обрезается перед длинными прыжками, затем переключается на стандартную вышивку.

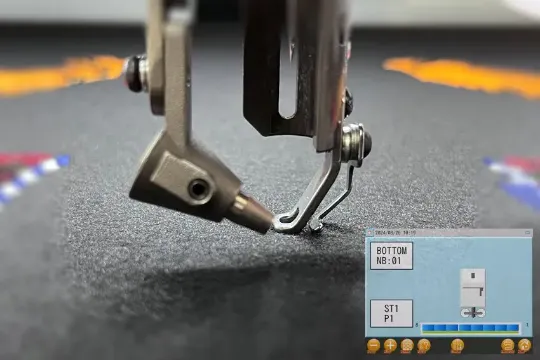

Функция автоматической регулировки высоты иглы

Высота иглы может быть отрегулирована в 10 шагах от 0 мм.

Окончание кординга и тейпирования варьируется в зависимости от высоты иглы.

Функция автоматической регулировки длины стежка

Длина стежка может быть отрегулирована в 30 шагах от 0,5 мм.

Окончание кординга и тейпирования варьируется в зависимости от длины стежка.

Кордировщик

5 различных размеров кордировщика являются стандартными. 3 других размера являются опциональными.

Тейпировщик

15 различных размеров тейпировщика являются стандартными. 22 других размера являются опциональными.

Стежки "зигзаг"

Можно выбрать 6 узоров стежков "зигзаг" и 7 видов кордировщика различных размеров. 6 других узоров являются опциональными.

Разнообразие узоров вышивки

Роликовая строчка, обратная строчка, строчка "зигзаг" могут быть выполнены путем изменения индивидуального узора строчки с помощью опционального направляющего устройства.

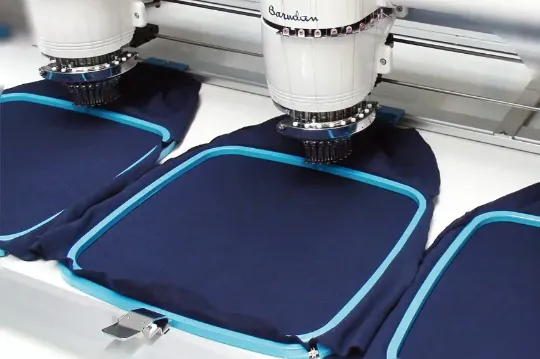

02. Головка для вышивки в линию

Доступна с 9 или 12 цветами для вышивки в линию.

Удобный дизайн с меньшим расстоянием между головками для более легкого изменения материала и рамы.

Каждая головка может быть индивидуально отключена для эффективного производства на одной машине.

03. Мощные серводвигатели

Серводвигатели высокой мощности обеспечивают превосходное качество вышивки.

04. Высококачественные триммеры MK6

Верхняя и нижняя нижняя нитка обрезаются одновременно во время обрезки. Триммеры MK6 славятся высокой производительностью и исключительной долговечностью.

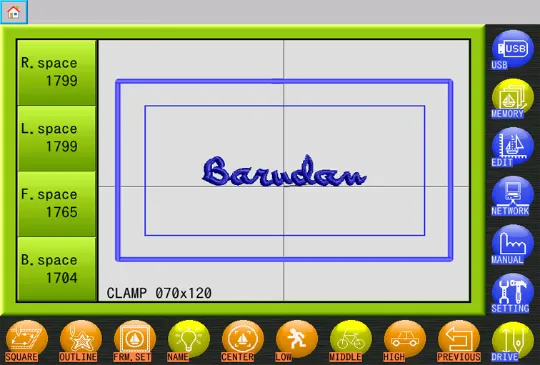

05. Дисплей с контуром обруча

Раму можно отобразить на экране, считав штрихкод, нанесенный на раму.
※Считыватель штрихкодов приобретается отдельно.

06. Функция центрирования кадра / ограничения кадра

Автоматически помещает текущий дизайн в рамку

Функция центрирования рамки автоматически устанавливает дизайн в выбранную рамку.

Предотвращает работу машины, если конструкция выходит за пределы рамы

Предотвращает работу машины, если дизайн выходит за пределы рамки

Функция ограничения рамки предотвращает случайное столкновение с рамкой. Если дизайн выходит за пределы параметров рамки, машина не будет работать.

07. Быстрые клавиши

Настройте наиболее часто используемые значки на экране

Настройка значков операций

Можно сгруппировать и разместить наиболее часто используемые значки для удобства доступа в зависимости от конкретного применения.

08. Передача дизайнов / Сетевое подключение машин

Подключение через USB

Импорт и экспорт данных дизайнов, сохраненных на USB-накопителе

Передача дизайнов через Bluetooth

Программное обеспечение Bluetooth Manager позволяет подключать до 7 устройств, включая вышивальные машины серии Barudan K. Операторы могут легко перетаскивать дизайны на несколько машин, что в 10 раз быстрее по сравнению с последовательной связью, даже для дизайнов с большим количеством стежков.

※ Требуется отдельный приемник Bluetooth и специальное программное обеспечение "Bluetooth Manager".

Подключение через LAN

Программное обеспечение B-NET позволяет подключать до 100 машин. Используя подключение через Ethernet, дизайны могут быть отправлены в режиме планирования или загружены напрямую. Дополнительные функции, такие как веб-панели мониторинга, информация о состоянии машин и производственные отчеты, также могут быть добавлены.

※ Требуется отдельное сетевое программное обеспечение. Количество подключений зависит от используемого программного обеспечения.

Стандартная комплектация

Светодиод (LED) подсветка

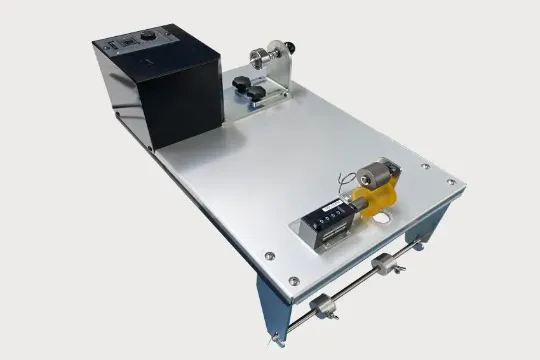

Устройство для намотки шпульки (BN-3e)

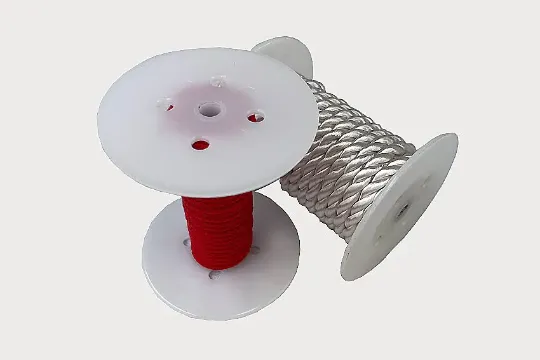

Шпулька для намотки (со счетчиком) ※Для зигзагообразной строчки

Шпулька (для количества нитей) ※Для зигзагообразной строчки

[Руководство по выполнению зигзагообразной и кордовой строчки]
5 типов прижимной лапки для кордовой строчки (1,0/1,5/2,0/2,5/3,0 мм)

[Руководство по зигзагообразной строчке Lock Stitch]

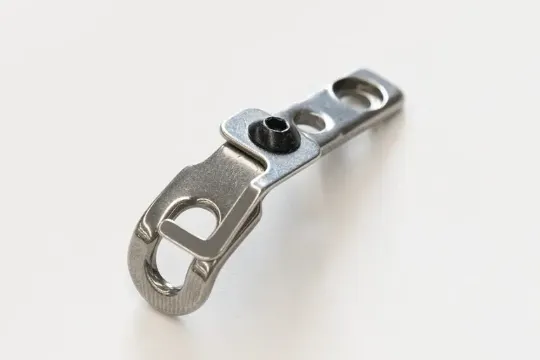

7 типов направляющих для шнура (1,0/1,5/2,0/2,5/3,0/3,3/3,5 мм)

[Направляющая для зигзагообразного стежка и наклеивания ленты]
Направляющая для ленты В сборе 15 типов (ширина 3.0, 3.5, 4.0, 5.0, 6.0, 7.0, 8.0, 9.0 мм х толщина 0,3 мм) (ширина 3.0, 3.5, 4.0, 5.0, 6.0, 9.0 мм х толщина 2,0 мм) (ширина 5,0 мм х толщина 3,0 мм)

Технические характеристики вышивальной машины


Модель	Площадь вышивки (мм)	Расстояние между иглами (мм)	Количество игл (обычная вышивка/зигзагообразный стежок)	Длина стежка (мм)	Скорость, об. в минуту (обычная вышивка/зигзагообразный стежок)	Источник питания (В)	Потребляемая мощность (кВт)
BEKS-HLZ912	750X560/560	560	9/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
	1000X560/560	560	9/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
BEKS-HLZ915	750X560/560	560	9/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.8
	1000X560/560	560	9/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.8
BEKS-HLZ1206	750X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
	1000X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
BEKS-HLZ1208	750X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
	1000X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
BEKS-HLZ1210	750X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
	1000X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
BEKS-HLZ1212	750X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5
	1000X640/640	640	12/1	0.1~12.7	200-1000/650	3P AC200В~AC415В	2.5


	Другие стандартные спецификации	• Порт LAN x 1 • Порт USB x 1 • Порт COM x 1 • Сенсорный экран 10,4 дюйма LCD, разрешение 800x600 пикселей • 100 ячеек памяти, емкость для хранения 70 миллионов стежков

Обратите внимание:

Указанная выше область вышивки допускает максимальное перемещение пантографа. Используемая рама может ограничить фактический размер поля вышивки.
Указанная скорость может варьироваться в зависимости от длины стежка, материалов и т.д.
Конструкция машин и спецификации могут быть изменены в любое время без предварительного уведомления.

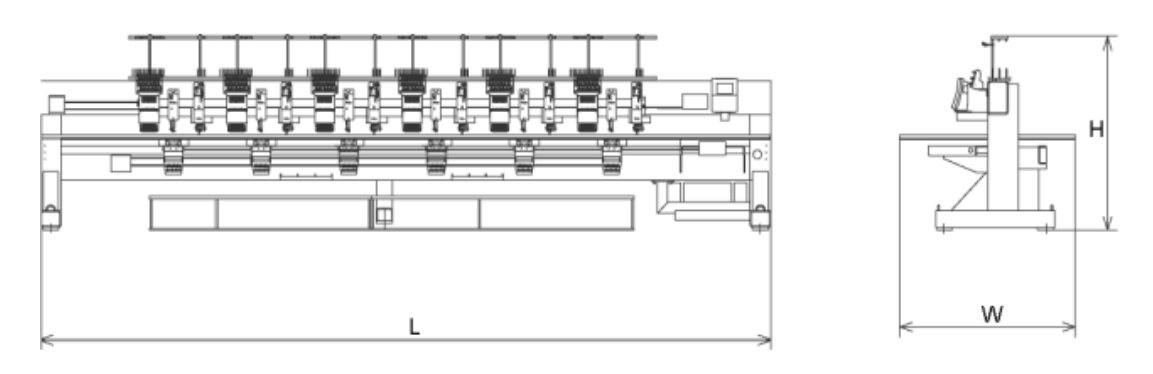

Габариты вышивальной машины


Модель	Площадь вышивки (мм)	L	W	H
BEKS-HLZ912	750X560/560	8820	2130	1670
	1000X560/560	8820	2630	1670
BEKS-HLZ915	750X560/560	10800	2130	1770
	1000X560/560	10800	2630	1770
BEKS-HLZ1206	750X640/640	6130	2130	1670
	1000X640/640	6130	2630	1670
BEKS-HLZ1208	750X640/640	7410	2130	1670
	1000X640/640	7410	2630	1670
BEKS-HLZ1210	750X640/640	8690	2130	1670
	1000X640/640	8690	2630	1670
BEKS-HLZ1212	750X640/640	10270	2130	1920
	1000X640/640	10270	2630	1920

・Конструкция машин и технические характеристики могут быть изменены в любое время без предварительного уведомления.

Дополнительные опции

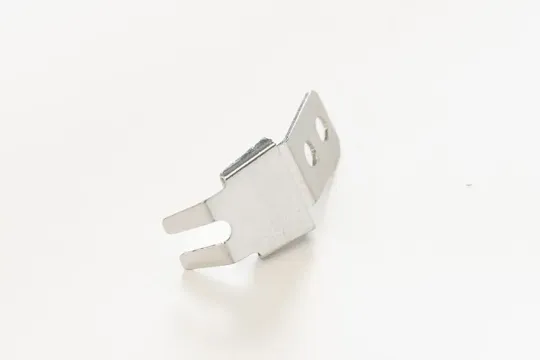

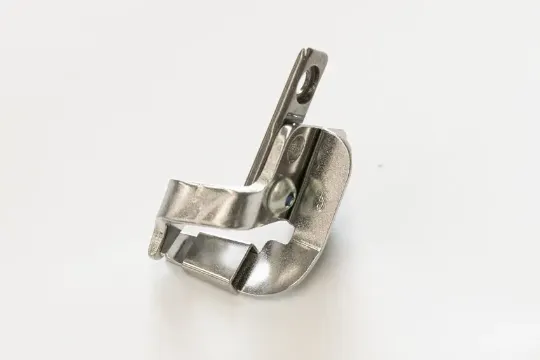

[Прижимная скоба] Прижимная скоба в сборе (3 размера)
(4,0, 5,0, 6,0 мм)

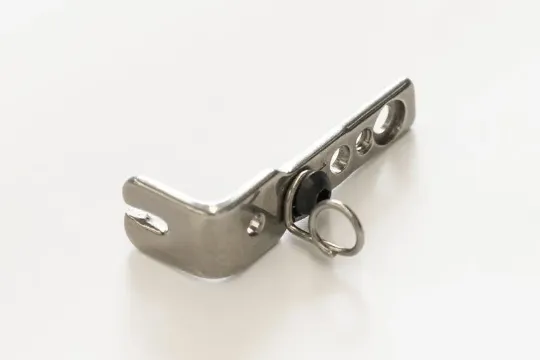

Кординг: Направляющая для корда ASSY (3 размера) (4,0, 5,0, 6,0 мм)

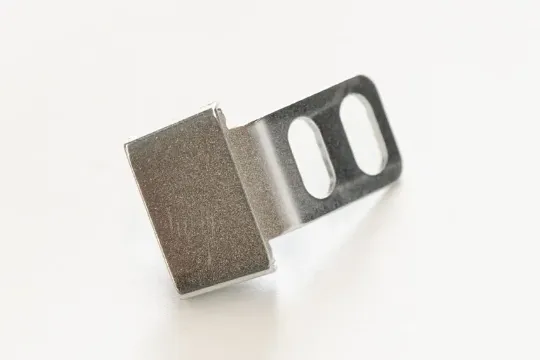

[Руководство по наклеиванию] (26)
(Ширина 7,0~26,0 мм x Толщина 0,3 или 2,0 мм)

Тейпирование: Направляющая для тейпа (26) (Ширина 7,0–26,0 мм / Толщина 0,3 или 2,0 мм)

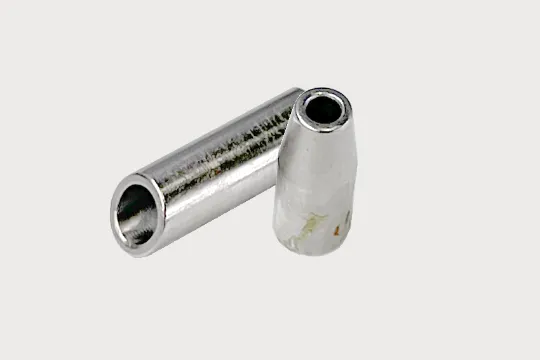

[Zig-Zag] Направляющая для корда (6 размеров)
(4,0, 4,5, 5,0, 5,5, 6,0, 6,5 мм)

Стежок "зигзаг": Направляющая для шнура (6 размеров) (4,0, 4,5, 5,0, 5,5, 6,0, 6,5 мм)

[Задняя направляющая] Задняя направляющая в сборе (7 размеров)
(1,5, 2,0, 2,5, 3,5, 4,5, 5,5, 6,5 мм)

Обратное кординг: Направляющая для обратного кординга ASSY (7 размеров) (1,5, 2,0, 2,5, 3,5, 4,5, 5,5, 6,5 мм)

[Угловой прижимной инструмент] Угловой прижимной инструмент в сборе (6 размеров)
(ширина 3,0–8,0 мм / толщина 1,0 мм)

Угловое тейпирование: Направляющая для углового тейпирования ASSY (6 размеров) (Ширина 3,0–8,0 мм / Толщина 1,0 мм)

[Руководство по установке] (5 размеров)
(ширина 12, 15, 18, 20, 24 мм)

Фрилл: Направляющая для фрилл ASSY (5 размеров) (Ширина 12, 15, 18, 20, 24 мм)

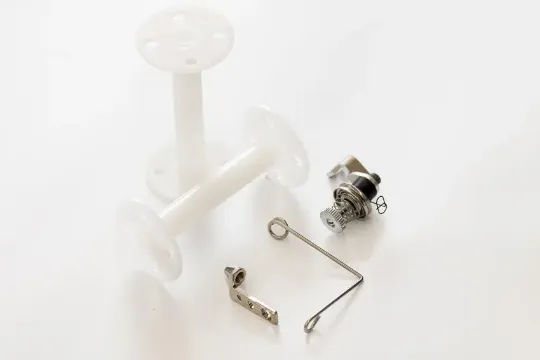

[Рулонная стежковая лента] Набор рулонных стежковых аттачментов
(WD660812 / WD240160)

Роликовая строчка: Набор для роликового стежка (WD660812 / WD240160)

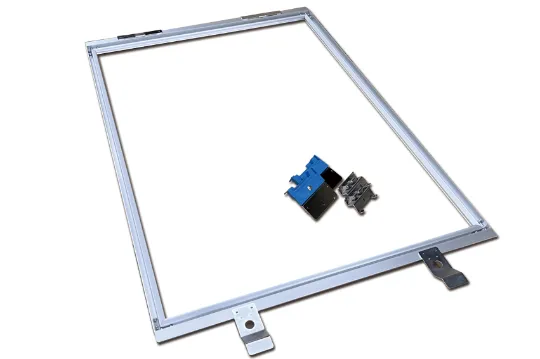

Алюминиевая рама

Рамка в одно касание

Устройства с блестками

Сигнальная башня
